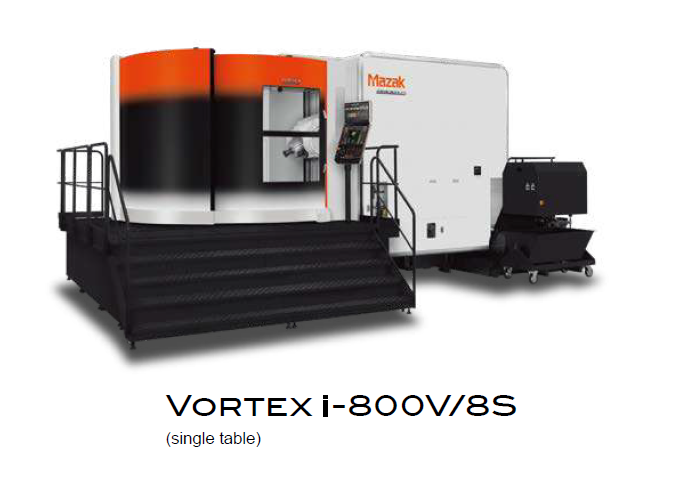

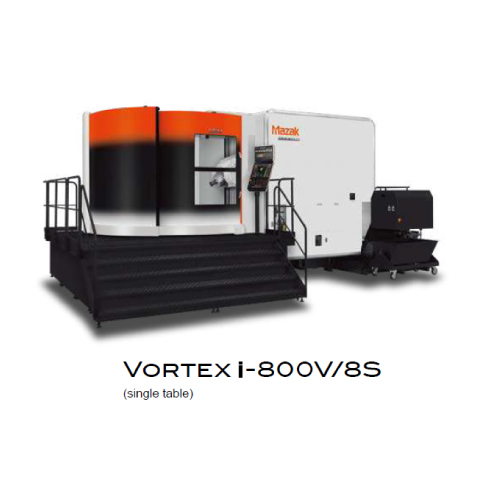

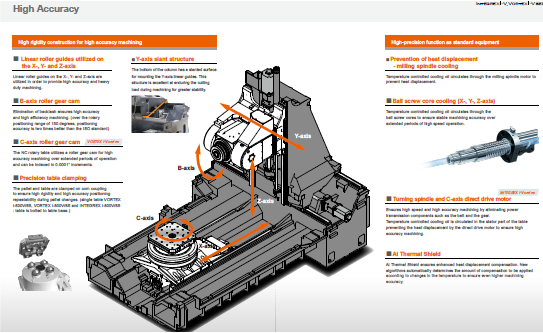

MAZAK VORTEX I-800 V/8
MAZAK VORTEX I-800 V/8
|
Hareketler
|
|
| X-ekseni hareketi | 1700 mm |
| Y-ekseni hareketi | 1500 mm |
| Z-ekseni hareketi |
1150 mm
|
| B ekseni hareketi | 150°(-30° -+120°) |
|
C ekseni hareketi
|
360° (cont.)
|
| B ekseni dönme merkezi ile palet merkezi arası mesafe (X axis at home) | 1690 mm |
| B ekseni dönme merkezi ile palet merkezi arası mesafe (X axis at end) | -10 mm |
|
Kapasite
|
|
|
Max çalışma çapı
|
Ø1700 mm (X-axis at -end: Ø1100 mm) |
|
Max çalışma yüksekliği
|
1600 mm
|
| Max çalışma yükü | 3000 kg |
| Max yük (paket dahil) | 3500 kg |
| Tabla | |
| Travers oranı (C axis) | 25 rpm |
| Min indexi açı artışı (C axis) | 0.0001° |
| İndexing zamanı | 2.1s /90° |
| Spindle | |
| Max spindle hızı | 10000 rpm |
| Kesme İlerlemesi (X/Y/Z) | 7/24 taper no.50 |
| Spindle bearing ID | Ø100 mm |
| Spindle hızlanması | 4.9 s [0----10000 rpm] |
| Travers oranı (B axis) | 30 rpm |
| Max kesme hızı (B axis) | 8.33 rpm |
| Min indexing açı artışı (B axis) | 0.0001° |
| Indexing zamanı (B axis) | 2.2s /90° |
| İlerleme Hızı | |
| Traverse Oranı (X- ,Y- ,Z- axis) | 52000mm/min |
| Max kesme hızı | 8000mm/min |
| Otomatik Takım Değiştirme | |
| Takım sapı | No.50 |
| Pullstud | Yamazaki ANSI type |
| Takım magazin kapasitesi | 43 |
| Max takım çapı/uzunluğu (from gauge line)/ağırlığı | Ø125mm /650mm /30 kg |
| Max takım çapı (Bitişik takım yeri boş iken) | Ø250 mm |
| Takım değiştirme zaman [MIH->MIH] | 10.2s |
| Motor | |
| Spindle motor | AC 37/30 kW (50-40HP) [40 ED cont.rating] |
| Tank Kapasitesi | |
| Soğutma tank kapasitesi | 1400 L |
| Makine Boyutu | |
| Makine yüksekliği | 3983 mm |
| Alan ihtiyacı | 6251 mm X 8358 mm |
| Makine ağırlığı | 34650 kg |
| CNC | |
| MAZOTRAL SmoothAI | |
| Ses | |
| Ses (Gürültü) | 80 Db (A) az |
